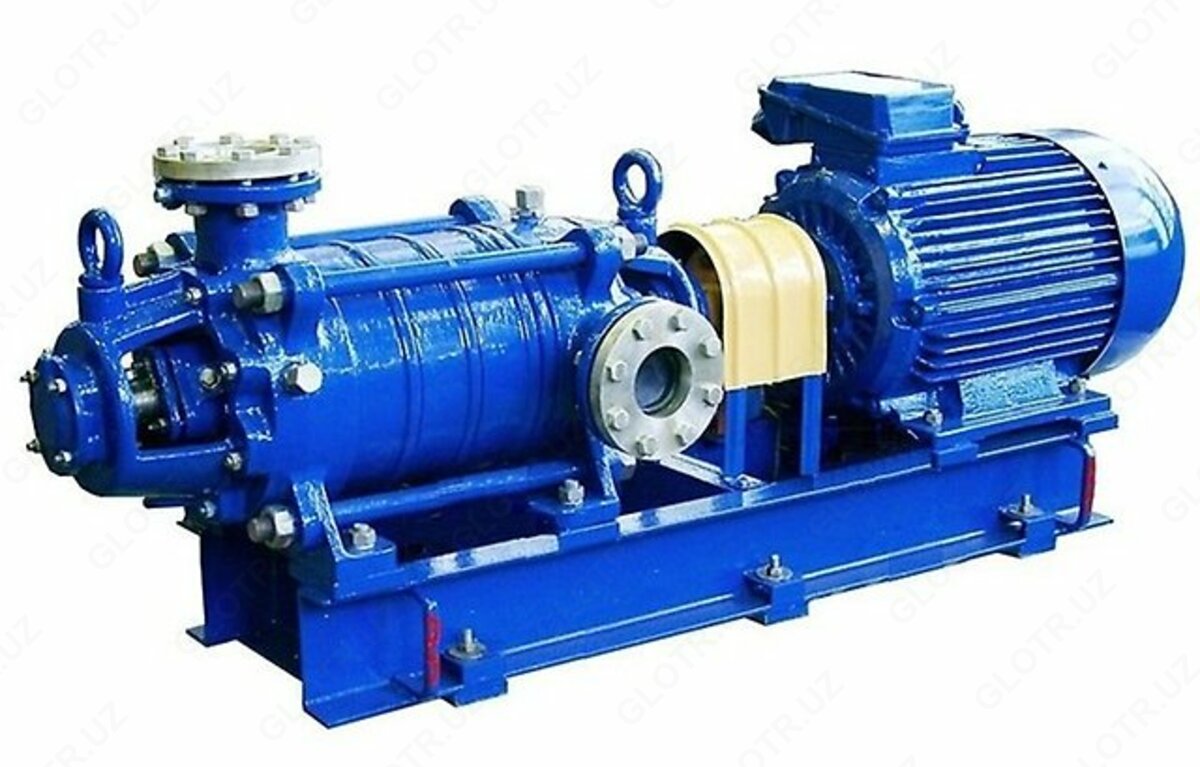

НАСОСЫ ЦНС, ЦНСг, ЦНСм, ЦНСн, ЦНСп

Цена по запросу

Насосы ЦНС по конструкции являются центробежными горизонтальными многоступенчатыми секционными.

Категория:

Description

В насосах типа ЦНС поток перекачиваемой жидкости перемещается последовательно несколькими рабочими колесами, смонтированными на одном валу в одном корпусе. Корпус насоса состоит из отдельных секций. Количество секций равняется числу рабочих колес минус единица, так как одно из колес расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя производительности.

Насосы типа ЦНС по конструкции и области применения разделяются на следующие группы:

Насосы ЦНС предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +45°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах холодного водоснабжения промышленных, административных и жилых объектов; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.

Насосы ЦНСг предназначены для перекачивания воды, имеющей водородный показатель pH 7-8,5, температурой до +105°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах горячего водоснабжения промышленных, административных и жилых объектов.

Насосы ЦНСм предназначены для перекачивания турбинного масла Т22 ГОСТ 32-74 с диапазоном температур от +2 до +60°С. Применяются в масляных системах турбогенераторов для подачи масла в уплотняющие подшипники.

Насосы ЦНСн предназначены для перекачивания обводненной (до 90%) газонасыщенной и товарной нефти с температурой от 0 до +45°С с плотностью 700-1050 кг/м³, кинематической вязкостью не более 1,5*10-4 м²/с, имеющей водородный показатель рН 7-8,5, давлением насыщенных паров не более 665 гПа, содержанием газа (объемное) не более 3%, парафина не более 20%, с содержанием механических примесей с размером твердых частиц до 0,2 мм и микротвердостью 1,47 ГПа – не более 0,2%. Допускается перекачивание нефти температурой до  +60°С при условии системы принудительного охлаждения подшипников. Применяются в в системах внутрипромыслового сбора и транспортировки нефти.

Насосы ЦНСп предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с pH=7-9,2, температурой до +120°С, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм. Применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках, при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Для всех насосов типа ЦНС давление на входе не должно быть менее 0,02-0,06 МПа. Для насосов ЦНСг давление на входе не должно быть менее 0,1 МПа при температуре воды +105°С. Максимально допустимое давление на входе для всех насосов 0,3 МПа.

Уплотнение вала насосов сальниковое или торцовое.

Технические характеристики насосов ЦНСн

Название агрегата

Номин.
подача,
м³/ч

Номин.
напор,
м

Рабочая зона

Кавит.
запас,
м

Электродвигатель

Габаритные размеры агрегата, мм

Диаметр
патрубков, мм

Масса насоса, кг

Масса агрегата,
кг

подача, м³/ч

напор, м

марка

кВт

об/
мин

L

B

H

вход

выход

ЦНСн 13-70

13

70

11…15

69…71

3,0

ВА 160S2

15

3000

1640

440

690

80

80

195

425

ЦНСн 13-105

13

105

11…15

100…106

3,0

ВА 160М2

18,5

3000

1710

440

690

80

80

225

455

ЦНСн 13-140

13

140

11…15

135…140

3,0

ВА 180S2

22

3000

1810

440

710

80

80

255

550

ЦНСн 13-175

13

175

11…15

168…179

3,0

ВА 180М2

30

3000

1870

440

710

80

80

280

590

ЦНСн 13-210

13

210

11…15

200…215

3,0

ВА 180М2

30

3000

2000

440

710

80

80

310

680

ЦНСн 13-245

13

245

11…15

235…250

3,0

ВА 200М2

37

3000

2070

440

710

80

80

340

710

ЦНСн 13-280

13

280

11…15

268…285

3,0

ВА 200L2

45

3000

2260

590

770

80

80

370

920

ЦНСн 13-315

13

315

11…15

300…320

3,0

ВА 200L2

45

3000

2330

590

770

80

80

390

950

ЦНСн 13-350

13

350

11…15

335…360

3,0

ВА 225М2

55

3000

2520

800

810

80

80

425

1080

ЦНСн 38-44

38

44

28…48

30…52

3,6

ВА 160М2

18,5

3000

1640

440

690

80

80

195

425

ЦНСн 38-66

38

66

28…48

54…77

3,6

ВА 160М2

18,5

3000

1710

440

690

80

80

225

455

ЦНСн 38-88

38

88

28…48

70…102

3,6

ВА 180М2

30

3000

1810

440

710

80

80

255

550

ЦНСн 38-110

38

110

28…48

88…130

3,6

ВА 180М2

30

3000

1870

440

710

80

80

280

590

ЦНСн 38-132

38

132

28…48

107…155

3,6

ВА 200М2

37

3000

2000

440

710

80

80

310

680

ЦНСн 38-154

38

154

28…48

125…179

3,6

ВА 200L2

45

3000

2070

440

710

80

80

340

710

ЦНСн 38-176

38

176

28…48

142…200

3,6

ВА 225М2

55

3000

2260

590

770

80

80

370

920

ЦНСн 38-198

38

198

28…48

160…230

3,6

ВА 225М2

55

3000

2330

590

770

80

80

390

950

ЦНСн 38-220

38

228

28…48

180…252

3,6

АВ 250S2

75

3000

2520

800

810

80

80

425

1080

ЦНСн 60-66

60

66

48…80

50…72

4,5

ВА 180М2

30

3000

1670

520

750

100

80

230

485

ЦНСн 60-99

60

99

48…80

73…108

4,5

ВА 200L2

45

3000

1825

520

750

100

80

270

620

ЦНСн 60-132

60

132

48…80

100…145

4,5

ВА 225М2

55

3000

2115

660

790

100

80

315

750

ЦНСн 60-165

60

165

48…80

123…180

4,5

АВ 250S2

75

3000

2220

800

810

100

80

350

1020

ЦНСн 60-198

60

198

48…80

150…215

4,5

АВ 250S2

75

3000

2300

800

810

100

80

390

1045

ЦНСн 60-231

60

231

48…80

175…252

4,5

АВ 280S2

110

3000

2450

880

970

100

80

430

1190

ЦНСн 60-264

60

264

48…80

190…287

4,5

АВ 280S2

110

3000

2525

880

970

100

80

470

1280

ЦНСн 60-297

60

297

48…80

225…325

4,5

АВ 280М2

132

3000

2725

950

950

100

80

510

1580

ЦНСн 60-330

60

330

48…80

250…360

4,5

АВ 280М2

132

3000

2810

950

950

100

80

555

1610

ЦНСн 105-98

105

98

75…125

85…105

6,0

АВ 250S2

75

3000

2200

640

910

125

125

500

1130

ЦНСн 105-147

105

147

75…125

122…160

6,0

АВ 280S2

110

3000

2370

890

950

125

125

540

1540

ЦНСн 105-196

105

196

75…125

160…215

6,0

АВ 280М2

132

3000

2580

960

920

125

125

600

1770

ЦНСн 105-245

105

245

75…125

200…270

6,0

АВ 280L2

160

3000

2680

960

920

125

125

660

1880

ЦНСн 105-294

105

294

75…125

245…328

6,0

1ВАО-450S-2

200

3000

2910

1230

1300

125

125

730

2830

ЦНСн 105-343

105

343

75…125

285…385

6,0

1ВАО-450М-2

250

3000

3050

1230

1300

125

125

790

2950

ЦНСн 105-392

105

392

75…125

325…435

6,0

1ВАО-450М-2

250

3000

3150

1230

1300

125

125

850

3000

ЦНСн 105-441

105

441

75…125

370…490

6,0

1ВАО-450LA-2

315

3000

3320

1230

1300

125

125

910

3320

ЦНСн 105-490

105

490

75…125

410…540

6,0

1ВАО-450LA-2

315

3000

3420

1230

1300

125

125

970

3400

ЦНСн 180-85

180

85

130…220

70…90

6,0

АВ 250S4

75

1500

2220

880

990

150

150

670

1470

ЦНСн 180-128

180

128

130…220

105…140

6,0

ВАО2 280S4

132

1500

2520

980

980

150

150

800

2020

ЦНСн 180-170

180

170

130…220

135…185

6,0

ВАО2 280M4

160

1500

2630

980

980

150

150

910

2180

ЦНСн 180-212

180

212

130…220

175…235

6,0

ВАО2 280L4

200

1500

3040

1200

1280

150

150

1040

2407

ЦНСн 180-255

180

255

130…220

210…280

6,0

ВАО2 315М4

250

1500

3200

1200

1280

150

150

1170

2850

ЦНСн 180-297

180

297

130…220

245…330

6,0

1ВАО-450LA-4

315

1500

3430

1200

1280

150

150

1290

3990

ЦНСн 180-340

180

340

130…220

280…375

6,0

1ВАО-450LA-4

315

1500

3530

1200

1280

150

150

1420

4170

ЦНСн 180-383

180

383

130…220

315…420

6,0

1ВАО-450LA-4

315

1500

3640

1200

1280

150

150

1550

4230

ЦНСн 300-120

300

120

220…360

110…135

6,0

1ВАО-450S-4

200

1500

2960

1210

1280

200

200

1110

3280

ЦНСн 300-180

300

180

220…360

162…200

6,0

1ВАО-450М-4

250

1500

3150

1210

1280

200

200

1250

3600

ЦНСн 300-240

300

240

220…360

215…262

6,0

1ВАО-450LA-4

315

1500

3390

1210

1280

200

200

1395

4100

ЦНСн 300-300

300

300

220…360

265…325

6,0

1ВАО-450LB-4

400

1500

3640

1270

1310

200

200

1600

4680

ЦНСн 300-360

300

360

220…360

325…390

6,0

1ВАО-560S-4

500

1500

3600

1420

1520

200

200

1750

5170

ЦНСн 300-420

300

420

220…360

375…455

6,0

1ВАО-560М-4

630

1500

3790

1420

1520

200

200

1900

5680

ЦНСн 300-480

300

480

220…360

430…520

6,0

1ВАО-560М-4

630

1500

3910

1420

1520

200

200

2100

5900

ЦНСн 300-540

300

540

220…360

485…585

6,0

1ВАО-560LA-4

800

1500

4150

1570

1570

200

200

2260

6700

ЦНСн 300-600

300

600

220…360

538…650

6,0

1ВАО-560LB-4

1000

1500

4450

1610

1610

200

200

2410

7770

Технические характеристики насосов ЦНС(г,п)

Название агрегата Номин. подача,
м³/ч		 Номин. напор,
м		 Рабочая зона Кавит. запас,
м		 Электродвигатель Габаритные размеры
агрегата, мм		 Диаметр
патрубков, мм		 Масса насоса,
кг		 Масса агрегата,
кг
подача, м³/ч напор, м марка кВт об/мин L B H вход выход
ЦНСп 2,5-80 2,5 80 1…3 70…89 3,0 АИР 80В2 2,2 3000 1406 250 405 25 25 41 105
ЦНСп 2,5-120 2,5 120 1…3 105…133 3,0 АИР 90L2 3 3000 1668 250 420 25 25 49 115
ЦНСп 2,5-160 2,5 160 1…3 140…177 3,0 АИР 100S2 4 3000 1905 250 430 25 25 59 130
ЦНС(г) 13-70 13 70 11…15 69…71 3,0 АИР 132М2 11 3000 1350 440 580 80 80 195 335
ЦНС(г) 13-105 13 105 11…15 100…106 3,0 АИР 132М2 11 3000 1420 440 580 80 80 225 372
ЦНС(г) 13-140 13 140 11…15 137…141 3,0 АИР 160S2 15 3000 1660 440 620 80 80 255 415
ЦНС(г) 13-175 13 175 11…15 168…179 3,0 АИР 160М2 18,5 3000 1760 440 620 80 80 280 457
ЦНС(г) 13-210 13 210 11…15 200…215 3,0 АИР 160М2 18,5 3000 1830 440 620 80 80 310 494
ЦНС(г) 13-245 13 245 11…15 235…250 3,0 АИР 180S2 22 3000 1830 440 610 80 80 340 549
ЦНС(г) 13-280 13 280 11…15 268…285 3,0 АИР 180М2 30 3000 1960 440 610 80 80 370 579
ЦНС(г) 13-315 13 315 11…15 300…320 3,0 АИР 180М2 30 3000 2030 440 610 80 80 390 612
ЦНС(г) 13-350 13 350 11…15 338…358 3,0 АИР 180М2 30 3000 2100 440 610 80 80 425 649
ЦНС(г) 38-44 38 44 28…48 30…52 3,6 AИP 132M2 11 3000 1350 440 577 80 80 191 329
ЦНС(г) 38-66 38 66 28…48 50…77 3,6 АИР 160S2 15 3000 1590 440 590 80 80 219 405
ЦНС(г) 38-88 38 88 28…48 67…102 3,6 АИР 160М2 18,5 3000 1690 440 590 80 80 247 446
ЦНС(г) 38-110 38 110 28…48 83…127 3,6 АИР 180S2 22 3000 1690 440 610 80 80 275 503
ЦНС(г) 38-132 38 132 28…48 100…153 3,6 АИР 180М2 30 3000 1820 440 610 80 80 303 538
ЦНС(г) 38-154 38 154 28…48 117…179 3,6 АИР 180М2 30 3000 1890 440 610 80 80 331 568
ЦНС(г) 38-176 38 176 28…48 135…200 3,6 АИР 180М2 30 3000 1960 440 610 80 80 359 593
ЦНС(г) 38-198 38 198 28…48 150…228 3,6 АИР 200М2 37 3000 2080 440 640 80 80 387 672
ЦНС(г) 38-220 38 220 28…48 170…252 3,6 АИР 200L2 45 3000 2200 440 640 80 80 415 719
ЦНС(г) 60-66 60 66 48…80 50…72 4,5 АИР 180S2 22 3000 1510 520 680 100 80 226 445
ЦНС(г) 60-99 60 99 48…80 73…108 4,5 АИР 180М2 30 3000 1640 520 680 100 80 263 490
ЦНС(г) 60-132 60 132 48…80 100…145 4,5 АИР 200L2 45 3000 1820 520 690 100 80 309 655
ЦНС(г) 60-165 60 165 48…80 123…180 4,5 АИР 225М2 55 3000 1960 520 730 100 80 345 750
ЦНС(г) 60-198 60 198 48…80 150…215 4,5 АИР 225М2 55 3000 2040 520 730 100 80 381 785
ЦНС(г) 60-231 60 231 48…80 175…252 4,5 АИР 250S2 75 3000 2220 545 810 100 80 420 955
ЦНС(г) 60-264 60 264 48…80 190…287 4,5 АИР 250S2 75 3000 2300 545 810 100 80 462 990
ЦНС(г) 60-297 60 297 48…80 225…325 4,5 АИР 250S2 75 3000 2380 545 810 100 80 499 1190
ЦНС(г) 60-330 60 330 48…80 250…360 4,5 АИР 250М2 90 3000 2460 545 790 100 80 546 1250
60 330 48…80 250…360 4,5 АИР 280S2 110 3000 2630 880 930 100 80 680 1440
ЦНС(г) 105-98 105 98 80…130 85…105 5,5 АИР 225М2 55 3000 1920 640 875 125 125 480 960
ЦНС(г) 105-147 105 147 80…130 122…160 5,5 АИР 250S2 75 3000 2120 640 920 125 125 518 1140
ЦНС(г) 105-196 105 196 80…130 160…215 5,5 АИР 280S2 110 3000 2360 650 930 125 125 576 1470
ЦНС(г) 105-245 105 245 80…130 200…270 5,5 АИР 280М2 132 3000 2450 650 930 125 125 634 1580
ЦНС(г) 105-294 105 294 80…130 245…328 5,5 4АМН 280S2 160 3000 2400 820 890 125 125 715 1600
ЦНС(г) 105-343 105 343 80…130 285…385 5,5 4АМН 280S2 160 3000 2500 820 890 125 125 775 1660
ЦНС(г) 105-392 105 392 80…130 325…435 5,5 4АМН 280М2 200 3000 2630 820 890 125 125 836 1810
ЦНС(г) 105-441 105 441 80…130 370…490 5,5 4АМН 315М2 250 3000 2770 860 910 125 125 897 1930
ЦНС(г) 105-490 105 490 80…130 410…540 5,5 4АМН 315М2 250 3000 2870 860 910 125 125 958 2000
ЦНС(г) 180-85 180 85 130…220 70…90 4,0 АИР 250S4 75 1500 2080 700 990 150 150 629 1300
ЦНС(г) 180-128 180 128 130…220 105…140 4,0 АИР 280S4 110 1500 2360 700 1000 150 150 737 1720
ЦНС(г) 180-170 180 170 130…220 135…185 4,0 АИР 280М4 132 1500 2540 700 990 150 150 849 1930
ЦНС(г) 180-212 180 212 130…220 175…235 4,0 АИР 315S4 160 1500 2750 700 1060 150 150 965 2300
ЦНС(г) 180-255 180 255 130…220 210…280 4,0 АИР 315М4 200 1500 2860 700 1060 150 150 1155 2540
ЦНС(г) 180-297 180 297 130…220 245…330 4,0 АИР 355S4 250 1500 3180 750 1100 150 150 1268 2800
ЦНС(г) 180-340 180 340 130…220 280…375 4,0 АИР 355S4 250 1500 3280 750 1100 150 150 1384 2920
ЦНС(г) 180-383 180 383 130…220 315…420 4,0 АИР 355М4 315 1500 3420 750 1100 150 150 1479 3240
ЦНС(г) 180-425 180 425 130…220 350…470 4,0 АИР 355М4 315 1500 3520 750 1100 150 150 1610 3360
ЦНС(г) 300-120 300 120 220…360 110…135 4,5 АИР 315S4 160 1500 2670 870 1090 200 200 1106 2470
ЦНС(г) 300-180 300 180 220…360 162…200 4,5 АИР 355S4 250 1500 3000 870 1110 200 200 1251 2790
ЦНС(г) 300-240 300 240 220…360 215…262 4,5 АИР 355М4 315 1500 3150 870 1110 200 200 1395 3150
ЦНС(г) 300-300 300 300 220…360 265…325 4,5 А4-400ХК-4 400 1500 3290 1320 1560 200 200 1599 3920
ЦНС(г) 300-360 300 360 220…360 325…390 4,5 А4-400Х-4 500 1500 3410 1320 1560 200 200 1750 4220
ЦНС(г) 300-420 300 420 220…360 375…455 4,5 А4-400Х-4 500 1500 3530 1320 1560 200 200 1900 4380
ЦНС(г) 300-480 300 480 220…360 430…520 4,5 А4-400Y-4 630 1500 3750 1320 1560 200 200 2100 4810
ЦНС(г) 300-540 300 540 220…360 485…585 4,5 А4-450Х-4 800 1500 3820 1420 1680 200 200 2260 5260
ЦНС(г) 300-600 300 600 220…360 538…650 4,5 А4-450Х-4 800 1500 3940 1420 1680 200 200 2410 5430

Таблица взаимозаменяемости насосов ЦНС и ЦНСг разных годов выпуска

Насосы-аналоги Насосы-аналоги Насосы-аналоги
c 1973 до 1973г. c 1973 до 1973г. c 1973 до 1973г.
ЦНС(г) 38-44 3МС(г)-10х2 ЦНС(г) 60-264 4МС(г)-10х8 ЦНС(г) 180-212 6МС(г)-7х5
ЦНС(г) 38-66 3МС(г)-10х3 ЦНС(г) 60-297 4МС(г)-10х9 ЦНС(г) 180-255 6МС(г)-7х6
ЦНС(г) 38-88 3МС(г)-10х4 ЦНС(г) 60-330 4МС(г)-10х10 ЦНС(г) 180-297 6МС(г)-7х7
ЦНС(г) 38-110 3МС(г)-10х5 ЦНС(г) 105-98 5МС(г)-10х2 ЦНС(г) 180-340 6МС(г)-7х8
ЦНС(г) 38-132 3МС(г)-10х6 ЦНС(г) 105-147 5МС(г)-10х3 ЦНС(г) 180-383 6МС(г)-7х9
ЦНС(г) 38-154 3МС(г)-10х7 ЦНС(г) 105-196 5МС(г)-10х4 ЦНС(г) 180-425 6МС(г)-7х10
ЦНС(г) 38-176 3МС(г)-10х8 ЦНС(г) 105-245 5МС(г)-10х5 ЦНС(г) 300-120 8МС(г)-7х2
ЦНС(г) 38-198 3МС(г)-10х9 ЦНС(г) 105-294 5МС(г)-10х6 ЦНС(г) 300-180 8МС(г)-7х3
ЦНС(г) 38-220 3МС(г)-10х10 ЦНС(г) 105-343 5МС(г)-10х7 ЦНС(г) 300-240 8МС(г)-7х4
ЦНС(г) 60-66 4МС(г)-10-2х2 ЦНС(г) 105-392 5МС(г)-10х8 ЦНС(г) 300-300 8МС(г)-7х5
ЦНС(г) 60-99 4МС(г)-10-2х3 ЦНС(г) 105-441 5МС(г)-10х9 ЦНС(г) 300-360 8МС(г)-7х6
ЦНС(г) 60-132 4МС(г)-10-2х4 ЦНС(г) 105-490 5МС(г)-10х10 ЦНС(г) 300-420 8МС(г)-7х7
ЦНС(г) 60-165 4МС(г)-10-2х5 ЦНС(г) 180-85 6МС(г)-7х2 ЦНС(г) 300-480 8МС(г)-7х8
ЦНС(г) 60-198 4МС(г)-10х6 ЦНС(г) 180-128 6МС(г)-7х3 ЦНС(г) 300-540 8МС(г)-7х9
ЦНС(г) 60-231 4МС(г)-10х7 ЦНС(г) 180-170 6МС(г)-7х4 ЦНС(г) 300-600 8МС(г)-7х10

Related products
